電磁環境在線監測系統是一套集電磁環境監測、無線傳輸、數據公示及科普宣傳等多項功能于一體的電磁環境監測及公示整體解決方案。根據監測對象，有以下兩種類型的電磁環境自動監測站：工頻電磁環境自動監測站、電磁環境質量自動監測站（標準站/示范站）電磁環境自動監測站用于監測電磁環境、LED顯示屏用于對公眾發布實時的監測數據、系統軟件平臺用于接收、存儲、處理在線自動監測站的監測數據、告警信息等基礎信息，將審核后的監測數據發布到LCD發布終端。通信系統為基于移動通信網絡的無線數據傳輸，使通信更靈活，降低施工復雜度及成本。
電磁環境在線監測系統是一套集電磁環境監測、無線傳輸、數據公示及科普宣傳等多項功能于一體的電磁環境監測及公示整體解決方案。根據監測對象，有以下兩種類型的電磁環境自動監測站：
工頻電磁環境自動監測站配置工頻電磁場探頭，用于變電站及輸電線路電磁環境自動監測；系統包括1套工頻電磁環境自動監測站、選配1套LED發布終端。
電磁環境質量自動監測站（標準站）配置1個工頻電磁場探頭和100kHz~6GHz射頻選頻電場探頭，用于城市射頻電磁輻射源、中短波廣播進行選頻監測；包含1套工頻電磁場及射頻電場 選頻自動監測站、選配1套LED發布終端。
電磁環境質量自動監測站（示范站）配置1個工頻電磁場探頭和100kHz~6GHz射頻選頻電場探頭，用于城市射頻電磁輻射源、中短波廣播進行選頻監測；包含1套蘋果倉站房、空調、1套工頻電磁場及射頻電場選頻自動監測站、選配1套LED發布終端。
電磁環境自動監測站用于監測電磁環境、LED顯示屏用于對公眾發布實時的監測數據、系統軟件平臺用于接收、存儲、處理在線自動監測站的監測數據、告警信息等基礎信息，將審核后的監測數據發布到LCD發布終端。通信系統為基于移動通信網絡的無線數據傳輸，使通信更靈活，降低施工復雜度及成本。
本系統數據上報時間為3秒一個綜合場數據包，1分鐘一條頻譜數據（僅選頻監測站）同時支持斷網續、監測數據超預警及超國家限值告警、探頭故障告警等功能。
工頻電磁環境自動監測站
工頻電磁環境自動監測站由工頻電磁場探頭和監測主機組成，用于工頻電場、工頻磁場監測，數據采集存儲處理及傳輸；其中工頻電磁場監測采用頻率范圍20Hz-100kHz、三軸全向、一體式工頻電磁場探頭OS-LF-01，支持50Hz單頻點監測。
工頻電磁場探頭采用獨立供電，工頻電磁場探頭與主機之間通過光纖通信，保障監測的長期穩定性及監測數據的準確性。
變電站電磁環境自動監測站
變電站工頻電場監測數據曲線圖
變電站工頻磁感應強度監測數據曲線圖
2.電磁環境質量自動監測站（標準站）
電磁環境質量自動監測站配置1個工頻電磁場探頭、1個100kHz-6GHz射頻選頻電場探頭，用于城市電磁環境質量自動監測，可以監測工頻電磁環境及對射頻電磁輻射進行選頻監測。
射頻電場選頻自動監測站

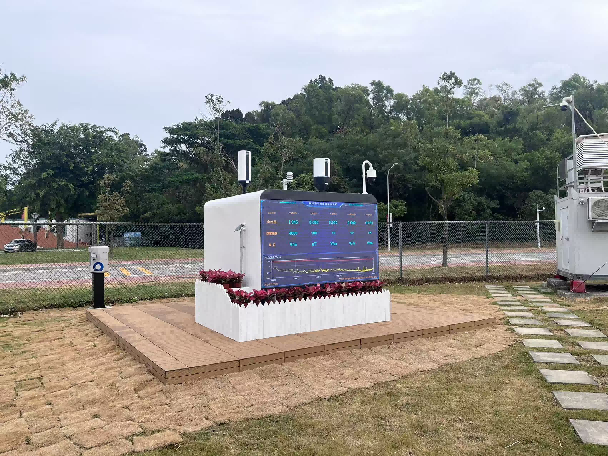

3.電磁環境質量自動監測站（示范站）
電磁環境質量自動監測站配置1個工頻電磁場探頭、1個100kHz-6GHz射頻選頻電場探頭，用于城市電磁環境質量自動監測，可以監測工頻電磁環境及對射頻電磁輻射進行選頻監測。
4.顯示終端
電磁環境自動監測標準站的現場建設1個顯示屏，采用條形LED顯示屏。
LED條屏
電磁環境自動監測示范站站房集成了LED顯示屏，顯示電磁環境監測數據及頻譜。
LED條屏
5. 電磁環境自動監測系統建設條件
l 監測站建設點，需要保證具備以監測站為圓心的半徑1.5米無高大物體如樹、墻等；
l 監測站建設點需要具備穩定的交流220V供電；
l 工頻自動站的占地：1.2m×1.2m，電磁環境質量站（標準站）的占地：2m×1.8m，電磁環境質量站（示范站）的占地4m×4m。
